Европейский сертификат производства ETA 14/0367

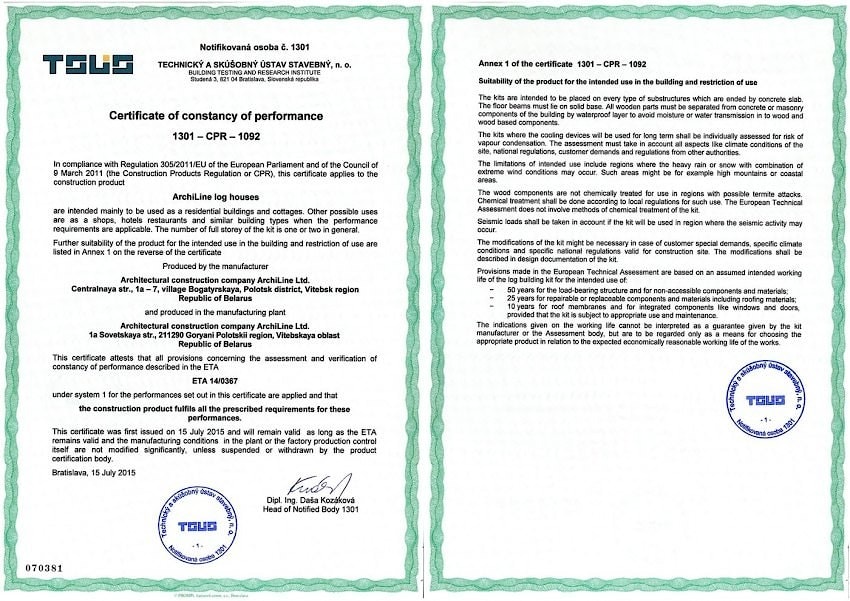

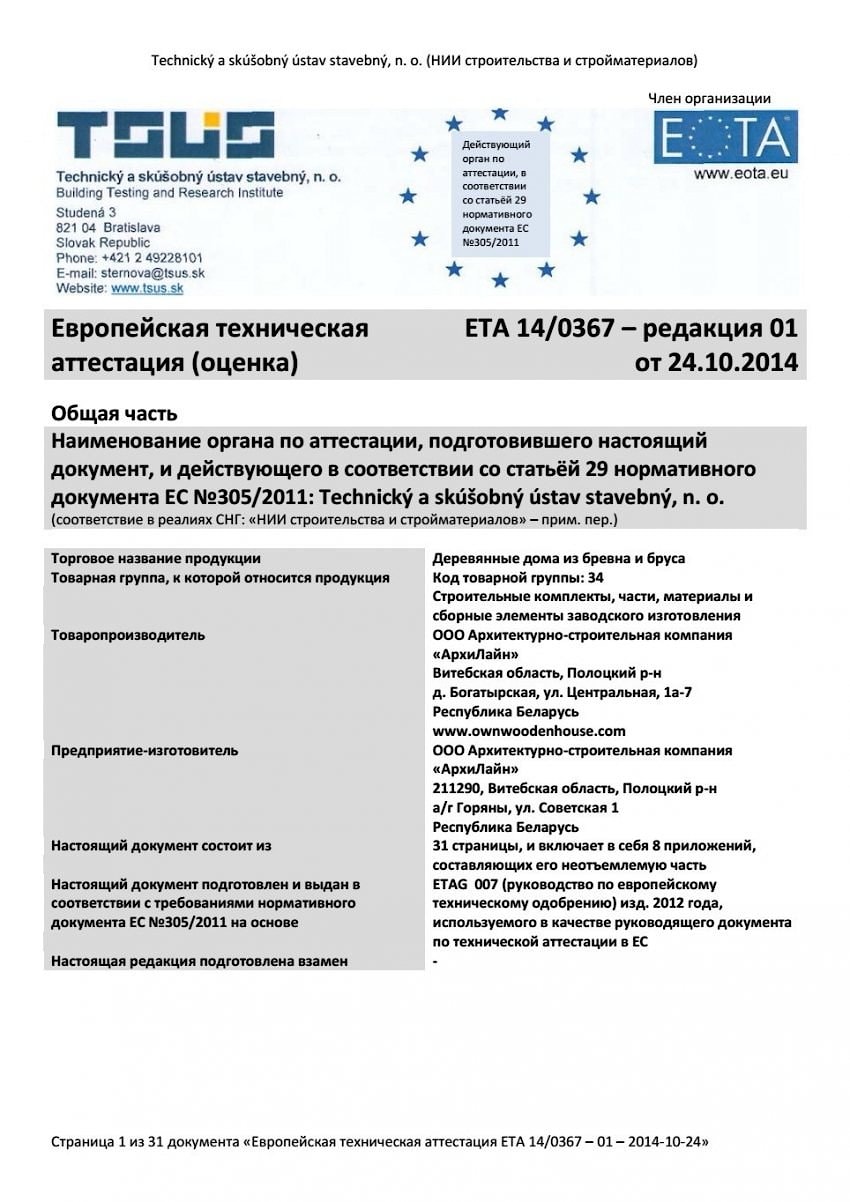

Европейская техническая аттестация производства ETA 14/0367 — Archiline Wooden Houses — Archiline Log Houses — Wooden Houses Archiline
Technický a skúšobný ústav stavebný, n. o. (НИИ строительства и стройматериалов)
Европейский сертификат производства ETA 14/0367 — Archiline Wooden Houses — Archiline Log Houses — Wooden Houses Archiline

Техническая часть
1. Техническое описание продукции
Деревянные дома из бревна и бруса Архилайн – это строительные комплекты для сборки деревянных брусовых и бревенчатых
домов. Строительный комплект формируется на предприятии-производителе и поставляется для последующей сборки на
стройплощадке.
Настоящий документ (ЕТА) относится к строительным комплектам, которые включают в себя основные элементы здания – стены,
полы, перекрытия, стропильные системы и иные элементы, указанные в ЕТА. Несущие элементы комплекта выполняются из
бруса/бревна различного сечения и иных деревянных элементов. Указанные элементы могут сочетаться с металлическими деталями и
крепёжными элементами: анкерными болтами, компенсаторами, гвоздями, шурупами, винтами и другими элементами крепежа.
Строительные комплекты выполняются из древесины ели или сосны. Профили поперечного сечения бруса/бревна для
внутренних и наружных несущих стен приведены в Приложении 2. Угловые соединения стен из оцилиндрованного бревна
выполняются в чашку. Угловые соединения стен из бруса с прямоугольным поперечным сечением или клеёного бруса выполняются в
замочный паз. Длина перерубов должна находиться в пределах 140…270 мм. Размеры поперечных сечений бревна и бруса приведены
в Приложении 2.
Материалы и компоненты, которые являются частью комплекта, и их технические характеристики приведены в Приложении 2,
Приложении 3 и Приложении 4. Дополнительные материалы и их технические характеристики приведены в Приложении 5.
Ненесущие внутренние стены, теплоизоляция, шумоизоляция, внутренняя отделка/облицовка, пароизоляция, окна, двери - в
общем случае не входят в строительный комплект, и могут быть включены в него только в случае соответствия гармонизированным
европейским стандартам и местным нормативным требованиям.
Элементы внутренней отделки для сырых помещений, покрытия крыши, материалы чистовой отделки полов (напольные
покрытия), фундаменты/основания, сантехническое и вентиляционное оборудование и прочие элементы, необходимые для
выполнения полного цикла строительства здания «под ключ» - не входят в спектр настоящего документа по аттестации.
Проекты зданий могут быть как индивидуальными, так и типовыми, с доработками по пожеланию заказчика. Комплект
формируется на предприятии-изготовителе для каждого здания отдельно и поставляется на стройплощадку в виде отдельных
элементов и/или упаковок материалов. Комплектность поставки определяется перечнем поставки, спецификациями и техническими
описаниями материалов и чертежами проекта.

2. Функциональное назначение в соответствии с применимым европейским оценочным документом (далее ЕОД)
оригинале: E urop ean Assessment Document – EAD - прим. пер.)

2.1 Функциональное назначение
Комплекты деревянных бревенчатых/брусовых домов предназначены для строительства жилых зданий и коттеджей. Возможно
их использование для строительства магазинов, гостиниц, ресторанов и иных зданий со сходными эксплуатационными требованиями.
Этажность зданий в большинстве случаев - один или два этажа.
Комплект может устанавливаться на любых типах оснований/фундаментов с бетонной стяжкой, выполненной по верху этого
основания. Лаги пола укладываются на твёрдое основание. Все деревянные части изолируются от бетонного основания и каменной
кладки гидроизоляционным слоем, предотвращающим проникновение влаги в деревянные элементы.
Проекты зданий, предназначенных для эксплуатации с системами охлаждения и кондиционирования, проверяются на предмет
возможной конденсации влаги и паров. Проверка выполняется с учётом климатических условий в регионе эксплуатации,
государственных нормативных документов, требований заказчика и иных нормативных документов, относящихся к данному вопросу.
Ограничения по регионам эксплуатации включают в себя регионы с обильными ливнями и снегопадами в комбинации с
сильными ветрами. Примером таких регионов могут служить высокогорные и прибрежные районы.
Деревянные конструкции не обработаны для использования в регионах с возможными атаками термитов. Соответствующая
химическая обработка выполняется в соответствии с местными требованиями для таких регионов. Документ ЕТА не даёт
рекомендаций по методике такой обработки комплекта здания.
При возведении здания в сейсмоопасных регионах – следует выполнить расчёт сейсмических нагрузок на здание возводимое из
комплекта.
Все изменения (выполняемые по требованию заказчика, ввиду особых климатических условий, ввиду требований
государственных и местных нормативных актов, а также по иным строительным требованиям) – должны быть отражены в
архитектурном и строительном проектах, которые поставляются вместе с комплектом здания.
Настоящий документ основывается на следующих сроках эксплуатации здания, построенного из комплекта:
- 50 лет для несущих конструкций и необслуживаемых элементов и материалов;
- 25 лет для ремонтируемых или заменяемых элементов конструкции и материалов (включая кровельные материалы);
- 10 лет для кровельных мембран и таких элементов как окна и двери, при условии правильной эксплуатации и своевременного ухода
Ориентировочные данные по срокам эксплуатации не могут интерпретироваться как гарантийный срок, данный производителем
комплекта или органом по аттестации. Эти сроки служат для экономически обоснованного выбора продукции с учётом ожидаемого
срока её эксплуатации.

3 Эксплуатационные характеристики продукции и ссылки на методики их оценки
3.1 Устойчивость и прочность ( BWR 1)
В основном, комплекты поставляются в соответствии с принципом «под заказ». Несущие компоненты комплекта выполнены по
индивидуальному проекту. Для каждого комплекта здания готовится индивидуальный расчёт на прочность и устойчивость. В расчёт
включаются все несущие элементы комплекта. Элементы комплекта подлежат расчётной оценке по стандартам: EN 1995-1-1, EN 1990,
соответствующим частям стандарта EN 1991, иным применимым стандартам, а также гармонизированным стандартам на продукцию.
Основания (фундаменты) не входят в комплект здания. При проектировании фундамента принимаются во внимание нагрузки от
индивидуального комплекта здания.
При возведении здания в сейсмоопасном регионе комплект здания должен выполняться с учётом сейсмических нагрузок.
Устойчивость зданий к сейсмическим нагрузкам оценивается по соответствующим частям стандарта EN 1998, с учётом различных
параметров, приведённых в национальных приложениях к нему, а также по государственным нормативным документам
соответствующего региона строительства.
В общем случае, все деревянные несущие элементы должны соответствовать классу прочности С24 для строительной
(конструкционной) древесины. Древесина иных классов прочности (по стандарту EN 338) может использоваться только при
выполнении отдельного расчёта на устойчивость и прочность для соответствующих элементов. Используемый для несущих
конструкций клеёный брус должны соответствовать требованиям стандарта EN 14080.
Оцилиндрованное бревно должно соответствовать классу А или В по стандартам EN 1927-1 (для ели) или EN 1927-2 (для сосны).

3.1.1 Стены
Спецификации бревна и бруса для строительного комплекта приведены в Приложении 2. Предельные нагрузки для проектных
расчётов приводятся в Приложении 6. Нагрузки приведены для случаев:
- вертикальной нагрузки, приложенной к наружным и внутренним стенам;
- горизонтальной нагрузки, приложенной к наружным стенам.
Расчёт на прочность и устойчивость выполнялся в соответствии со стандартом EN 1995-1-1 c использованием частного
коэффициента надёжности для свойств материала γM=1,3.

3.1.2 Конструкции крыши и перекрытий
Конструкции крыши и перекрытий проектируются индивидуально для каждого строительного комплекта, с учётом
национальных требований по всем типам нагрузок в соответствии со стандартом EN 1995-1-1 и другими применимыми стандартами.
Расширенные описания конструкций перекрытия первого этажа и межэтажного перекрытия приведены в Приложении 3.
Основные несущие элементы межэтажных перекрытий – балки, изготовленные из древесины или клеёного бруса с классом
прочности не менее С24 или GL24 соответственно. Перекрываемый пролёт – не более 6000 мм. Опорами считаются несущие стены,
колонны или перемычки на которые опирается балка. Межосевое расстояние между соседними балками перекрытия – не более
1000 мм. Размеры поперечного сечения балок перекрытия выбираются для каждого комплекта индивидуально.
Основным несущим элементом перекрытия чердачного этажа являются затяжки стропильной системы.
Несущая конструкция крыши образована системой стропильных ног, прогонов, стоек, затяжек и иных нагруженных элементов.
Элементы несущей конструкции крыши проектируются индивидуально для каждого комплекта. Межосевое расстояние между
соседними стропильными ногами не превышает 1100 мм. Несущие элементы крыши выполняются из цельной древесины или
клеёного бруса с классом прочности не менее С24 или GL24 соответственно.

3.1.3 Компенсаторы
Компенсаторы используются для подгонки и установки положения элементов. Основные несущие элементы компенсатора –
стальной стержень и квадратные стальные пластины, выполненные по спецификации производителя. Компенсаторы проектируются
для каждого здания индивидуально.

3.2 Огнестойкость
3.2.1 Воздействие огня на материалы и элементы
В Приложении 5 приведена классификация входящих в строительный комплект материалов и элементов в соответствии со
стандартом EN 13501-1. Материалы, не требующие дополнительной проверки и соответствующие всем требованиям – приведены в
Приложении 5 со ссылкой на соответствующее решение Комиссии.

3.2.2 Огнестойкость
Огнестойкость элементов конструкции приведена в Таблице 1. Размеры бревна/бруса приведены в Приложении 2.

Межэтажное перекрытие без промежуточных
опор
ТНП
*) ТНП – требования не предъявляются
(в→н) – распространение пламени изнутри наружу
(н→в) – распространение пламени снаружи внутрь

3.2.3 Стойкость кровельных покрытий к воздействию огня
Требования не предъявляются. Кровельные покрытия не входят в состав строительного комплекта.

3.3 Микроклимат и санитарно -гигиенические требования ( BWR 3)
3.3.1 Паропроницаемость и влагостойкость
Паропроницаемость и влагостойкость деревянных стен (выполненных из бревна/бруса, в соответствии с Приложением 2)
оценивалась расчётно, в соответствии с требованиями стандарта EN ISO 13788. При выполнении расчётов принимались следующие
условия: диффузия паров происходит изнутри наружу, расчёты выполнялись с учётом ограничений по условиям эксплуатации из
пункта 2.1.
В проектной документации следует выполнять оценку возможной конденсации паров, принимая во внимание микроклимат
помещения в летний и зимний периоды. В случае возведения здания с кондиционированием в летний период – в период разработки
строительного проекта следует провести отдельный расчёт и оценку диффузии и конденсации влаги.

3.3.2 Водонепроницаемость
3.3.2.1 Наружные ограждающие конструкции
Водонепроницаемость наружных ограждающих конструкций признана достаточной для предполагающихся условий
эксплуатации. Оценка выполнялась для дождя и тающего снега (включая косой дождь и задувание снега). Возможно попадание
незначительного количества влаги в щели между брёвнами/брусьями и в щели угловых соединений, но конструкция обеспечивает
возможность испарения этой влаги в достаточно короткий срок.
Ограничения по условиям эксплуатации, обусловленные недостаточной водонепроницаемостью наружных ограждающих
конструкций, распространяются на регионы с обильными ливнями и снегопадами в комбинации с сильными ветрами (например:
высокогорные или прибрежные районы).
Соединение бревенчатой или брусовой конструкции с основанием должно выполняться так, чтобы попадающая влага могла
отводиться или испаряться наружу.
Стены, возводимые из бревна/бруса по Приложению 2, соответствуют классу Е1200 по стандарту EN 12155. Обязательно
нанесение всех герметизирующих составов в соответствии с рисунком 4.

3.3.2.2 Внутренние стены/поверхности
Требования не предъявляются. Материалы внутренней отделки для сырых помещений не входят в состав строительного
комплекта.

3.3.3 Требования по выделению опасных веществ
Комплекты соответствуют требованиям руководящего документа H 1 по выделению опасных веществ, с учётом Правил (ЕС)
№1272/2008 и прогнозов EOTA TR 0342. Содержание формальдегида в клеёном брусе и продукции, изготовленной из
дерева - соответствует классу E1. Содержание пентахлорфенола (PCP) в продукции, изготовленной из дерева – менее 5 ppm (частей на
миллион). Производитель подготовил декларацию по содержанию опасных веществ. В дополнение к вышеперечисленному, следует
учитывать, что каждая страна может требовать выполнения собственных национальных требований (например: требований
законодательных и нормативных актов, строительных норм и правил) которым должен соответствовать строительный комплект,
поставляемый в эту страну.
Древесина, прошедшая химическую обработку, используется только в случае необходимости выполнения соответствующих
национальных требований. Любая древесина, прошедшая химическую обработку, должна соответствовать национальным
требованиям и директивам по биоцидной обработке.

3.4 Безопасность при эксплуатации ( BWR 4)
3.4.1 Коэффициент трения (скользкость) напольных покрытий
Требования не предъявляются. Напольные покрытия не входят в строительный комплект.

3.4.2. Стойкость к ударным нагрузкам
Деревянные бревенчатые/брусовые стены имеют удовлетворительные показатели по стойкости к ударным нагрузкам, при их
эксплуатации в жилых зданиях, коттеджах, офисных зданиях и т.д. Бревенчатая/брусовая стена выдерживает удар при падении
человека без какого-либо повреждения конструкции. Требований к ударной стойкости полов не предъявляется.

3.5 Шумоизоляция ( BWR 5)
3.5.1 Акустическая шумоизоляция стен, полов, крыши
Акустическая шумоизоляция бревенчатых (профиль бревна показан на рисунке 5) стен с применением герметизирующих
материалов (см. рисунок 4) даёт следующие значения показателя: Rw (C,Ctr) = 40(-1;-3) дБ.
Акустическая шумоизоляция стен из бруса 140×150 (140) (или бруса с толщиной более 140 мм, в соответствии с рисунками 6,7 и
8) с применением герметизирующих материалов (см. рисунок 4) даёт следующие значения показателя: Rw (C,Ctr) = 42(-1;-4) дБ.

3.5.2 Ударная шумоизоляция полов
Требования не предъявляются.

3.5.3 Звукопоглощение
Измеренный коэффициент звукопоглощения для стен из оцилиндрованного бревна Ø180 мм (профиль бруса показан на рисунке
5) αw=0,25.
Измеренный коэффициент звукопоглощения для стен из клеёного/профилированного бруса140×150 (140) мм (профиль бруса
показан на рисунке 6) αw=0,25.

3.6 Энергоэффективность и теплопотери ( BWR 6)
3.6.1 Тепловое сопротивление
Коэффициенты сопротивления теплопередаче и теплопроводности элементов и материалов конструкции (в соответствии со
стандартом EN ISO 6946) приведены в Таблице 2. Коэффициенты теплопроводности цельной древесины, дощатоклеёной древесины и
герметизирующих материалов (в соответствии со стандартом EN ISO 13789) приведены в Таблице 3 Приложения




Строительные комплекты деревянных домов Архилайн сертифицированы в соответствии с Европейской технической аттестацией ETA 14/0367. подробнее
